Thông số kỹ thuật xi lanh Airtac HLH10X50S
đại lý HLH10X50S | nhà phân phối HLH10X50S | đại lý Airtac

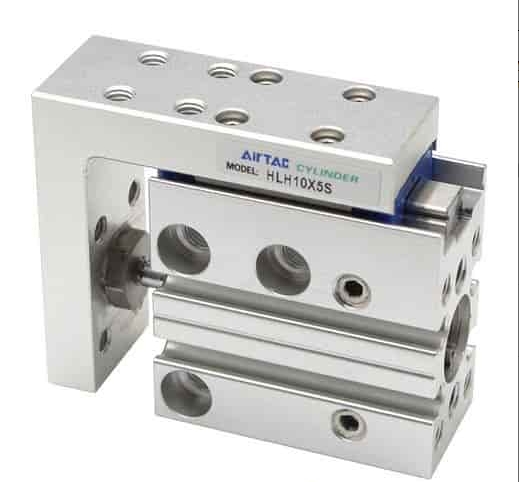

AirTAC HLH10X50S Slide Table Cylinder
Product feature
- Miniature linear roller ball bearing integrated wise cylinder.
- With the excellent straightness and non-rotation, it is more suitable for precision assembly.
- Mounting is possible from 4 directions.
- Piping is possible from 3 directions.
Mã hiệu đặt hàng
Thông số kỹ thuật
| Kích thước lỗ(mm) | 6 | 10 | 16 | 20 |
| Kiểu hành động | Tác động kép | |||
| Fluid | Air(to be filtered by 40µm filter element | |||
| Áp suất hoạt động | 0.2~0.7MPa(29~100psi)(2.0~7.0bar) | .015~0.7MPa(22~100psi)(1.5~7.0bar) | ||
| Áp suất thử | 1.2MPa(175psi)(12.0bar) | |||
| Nhiệt độ ℃ | -20~70 | |||
| Phạm vi tốc độ mm/s | 50~500 | |||
| Allowable kinetic energy(J) | 0.008 | 0.025 | 0.05 | 0.1 |
| Hành trình tolerance | 0 1.0 | |||
| Loại đệm | Bumper | |||
| Sensor switches[Note1] | CMSH, DMSH, EMSH | |||
| Kích thước cổng | M5X0.8 | |||
Hành trình
| Kích thước lỗ(mm) | Standard stroke (mm) | Max.std stroke |
| 6 | 5 10 15 20 25 30 | 30 |
| 10 | 5 10 15 20 25 30 40 50 | 50 |
| 16 | 5 10 15 20 25 30 40 50 60 | 60 |
| 20 | 5 10 15 20 25 30 40 50 60 | 60 |
Mã hiệu
HLH10X50S.
Dimensions
